A CNC megmunkálás, más néven számítógépes numerikus vezérlésű megmunkálás, egy rendkívül precíz gyártási folyamat, amely előre programozott számítógépes szoftvert használ a gyári szerszámok és gépek mozgásának vezérlésére. A POM (polioximetilén) alkatrészek megmunkálásakor speciális szerszámkészletre van szükség a kiváló minőségű kimenet biztosításához. CNC megmunkálási POM alkatrészek szállítójaként szeretnék megosztani néhány gyakori eszközt, amelyet ebben a folyamatban használnak.
Vágószerszámok
End Mills
A szármaró az egyik leggyakrabban használt forgácsolószerszám a POM alkatrészek CNC megmunkálásához. Különböző formájú és méretűek, például négyzet alakú szármaró, golyós szármaró és saroksugarú maró. A négyszögletes szármaró ideális sík felületek és szögletes vállak létrehozására. Egyenes vágásokat készíthetnek, és gyakran használják nagyolási és simítási műveletekhez a POM-on. A golyósmarókat ezzel szemben ívelt felületek és kontúrok készítésére használják. Lekerekített hegyük zökkenőmentes átmenetet tesz lehetővé az alkatrész különböző szakaszai között. A saroksugarú marók kompromisszumot jelentenek a négyszögletes és a golyósmarók között, kis sugarat kínálva a sarkoknál a feszültségkoncentráció csökkentése és a szerszám tartósságának javítása érdekében.
A POM megmunkáláshoz használt szármaró kiválasztása az alkatrész speciális követelményeitől függ. Például, ha sok éles sarkú és sík felületű POM alkatrészt dolgoz meg, a négyzet alakú végmaró jobb választás lenne. Ha azonban az alkatrész összetett ívelt geometriájú, a golyósmaró megfelelőbb lenne.
Fúrószárak
A fúrók nélkülözhetetlenek a POM alkatrészek furatainak létrehozásához. A nagysebességű acél (HSS) fúrószárakat általában POM-hoz használják jó vágási teljesítményük és viszonylag alacsony költségük miatt. A pontosabb és nagy térfogatú fúráshoz keményfém fúrószárak használhatók. A keményfém fúrószárak keményebbek és kopásállóbbak, mint a HSS fúrók, ami azt jelenti, hogy hosszabb ideig megőrzik élességüket és pontosabb furatokat készítenek.
A POM fúrásakor fontos a megfelelő fúrási sebesség és előtolás alkalmazása. A POM viszonylag puha anyag, így a nagy fúrási sebesség az anyag megolvadását vagy deformálódását okozhatja. Ezenkívül a fúrószárnak élesnek kell lennie, hogy megakadályozza a sorja kialakulását a furatok körül.
Esztergaszerszámok
A POM alkatrészek CNC esztergálási műveletei során esztergaszerszámokat, például lapkákat használnak. Ezek a betétek különböző anyagokból készülnek, köztük keményfémből, kerámiából és köbös bór-nitridből (CBN). A keményfém lapkákat a leggyakrabban használják a POM esztergálására, mivel jó egyensúlyt biztosítanak a költség és a teljesítmény között. Ellenállnak a nagy vágási sebességnek, és sima felületet biztosítanak.
Az esztergaszerszám-betét geometriája is döntő jelentőségű. Különböző lapkageometriákat terveztek meghatározott esztergálási műveletekhez, például nagyoláshoz, simításhoz és menetvágáshoz. Például a háromszög alakú lapkát gyakran használják nagyolási műveletekhez, míg a gyémánt alakú lapkát inkább simítási műveletekhez alkalmazzák a kiváló felületi minőség elérése érdekében.
Mérőeszközök
Vernier féknyergek
A nóniuszos féknyereg alapvető, de nélkülözhetetlen mérőeszköz a CNC megmunkálásban. A POM alkatrészek külső és belső méreteinek mérésére szolgálnak, mint például egy furat átmérője vagy a fal vastagsága. A nóniuszos féknyergek a féknyereg típusától függően akár 0,02 mm vagy 0,001 hüvelyk pontossággal is képesek méréseket végezni.
Ha nóniuszos féknyergeket használ a POM alkatrészek mérésére, fontos, hogy óvatosan kezelje azokat, nehogy megsérüljön a puha POM anyag. A pontos mérés érdekében a féknyereg pofájának tisztának és törmelékmentesnek kell lennie.
Mikrométerek
A mikrométerek pontosabbak, mint a nóniuszos tolómérők, és kis méretek nagy pontosságú mérésére szolgálnak. Általában a tengelyek átmérőjének, a vékony részek vastagságának vagy a hornyok mélységének mérésére használják. Különféle típusú mikrométerek léteznek, például külső mikrométerek, belső mikrométerek és mélységmikrométerek.
A nóniuszos féknyergekhez hasonlóan a mikrométereket is óvatosan kell használni a POM alkatrészek mérésekor. A mikrométer mérőfelületeinek tisztának kell lenniük, és megfelelő nyomást kell alkalmazni, hogy pontos méréseket lehessen elérni anélkül, hogy a POM alkatrész deformálódna.
Koordináta mérőgépek (CMM-ek)
A több mérettel és jellemzőkkel rendelkező összetett POM-alkatrészekhez koordinátamérő gépeket (CMM) használnak. A CMM-ek rendkívül pontos mérőeszközök, amelyek háromdimenziós térben képesek mérni egy alkatrész pontjainak helyzetét és méreteit. Egy szondával érintik meg az alkatrész felületét, és rögzítik az egyes pontok koordinátáit.
A CMM-eket gyakran minőség-ellenőrzési célokra használják annak biztosítására, hogy a POM-alkatrészek megfeleljenek a meghatározott tervezési követelményeknek. A tervezési méretektől való legkisebb eltéréseket is érzékelik, és részletes jelentéseket készítenek az alkatrész pontosságáról.
Rögzítő eszközök
Megjelenik
A satukat általában a POM alkatrészek biztonságos rögzítésére használják CNC megmunkálási műveletek során. Különféle satutípusok léteznek, például mechanikus és hidraulikus satu. A mechanikus satu a legalapvetőbb típus, és manuálisan működtethető. Viszonylag olcsók és kis léptékű megmunkálási műveletekre alkalmasak. Ezzel szemben a hidraulikus satuk nagyobb szorítóerőt biztosítanak, és gyakran használják nagy teljesítményű környezetben.
Ha satuval tartja a POM alkatrészt, fontos, hogy puha pofákat vagy védőbetéteket használjon, hogy elkerülje a puha POM anyag károsodását. A szorítóerőt is óvatosan kell beállítani, hogy elkerüljük az alkatrész túlzott befogását és deformálódását.
Jigs és szerelvények
A fúrók és rögzítők egyedi készítésű eszközök, amelyek a POM alkatrészek pontos tartására és lokalizálására szolgálnak a megmunkálás során. A vágószerszám megvezetésére a fúrók, míg a rögzítések az alkatrész meghatározott pozícióban tartására szolgálnak. Gyakran használják POM-alkatrészek tömeggyártására az állandó minőség és pontosság biztosítása érdekében.
A megmunkálási folyamat követelményeitől függően különböző anyagokból, például alumíniumból, acélból vagy műanyagból készülhetnek a fúrók és rögzítők. Úgy tervezték, hogy könnyen használhatóak legyenek, és jelentősen javíthatják a CNC megmunkálási folyamat hatékonyságát.

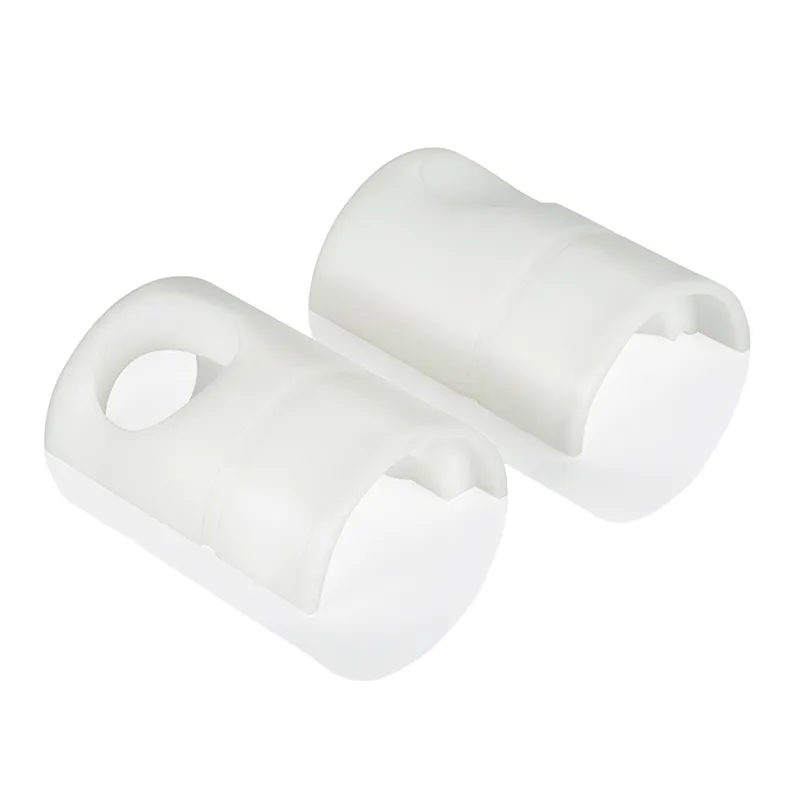

Alkalmazások orvosi precíziós alkatrészekben
A POM alkatrészeket kiváló mechanikai tulajdonságaik, vegyszerállóságuk és biokompatibilitásuk miatt széles körben használják az orvosi iparban.Precíziós orvosi alkatrészeknagy pontosságot és minőséget igényelnek, és ennek elérésében a megfelelő CNC megmunkáló szerszámok döntő szerepet játszanak. Például az orvostechnikai eszközök alkatrészeinek, például fecskendők, csatlakozók és sebészeti műszeralkatrészek gyártása során a pontos vágószerszámok, mérőeszközök és rögzítőeszközök használata elengedhetetlen annak érdekében, hogy az alkatrészek megfeleljenek a szigorú orvosi előírásoknak.
Következtetés
CNC megmunkálási POM alkatrészek szállítójaként megértem a megfelelő szerszámok használatának fontosságát a megmunkálási folyamatban. Vágószerszámokat, például szármarót, fúrószárat és esztergaszerszámot használnak a POM-anyag formálására, míg a mérőeszközöket, például nóniuszos féknyergeket, mikrométereket és CMM-eket használnak a pontosság biztosítására. Rögzítőszerszámokat, például satukat, befogókat és rögzítőket használnak az alkatrészek biztonságos rögzítésére a megmunkálás során.
Ha kiváló minőségű CNC megmunkálási POM alkatrészekre van szüksége, akár az orvosi iparban, akár más alkalmazásokban, kérjük, forduljon hozzánk bizalommal, hogy részletesen megbeszéljük az Ön igényeit. Elkötelezettek vagyunk amellett, hogy a legjobb minőségű termékeket és szolgáltatásokat kínáljuk Önnek.
Hivatkozások
- "CNC megmunkálási kézikönyv", John Doe
- "Anyagok és folyamatok a gyártásban", Richard A. Flinn és Paul K. Trojan
- "Precíziós mérnöki munka: elmélet és gyakorlat", Michael P. Groover
